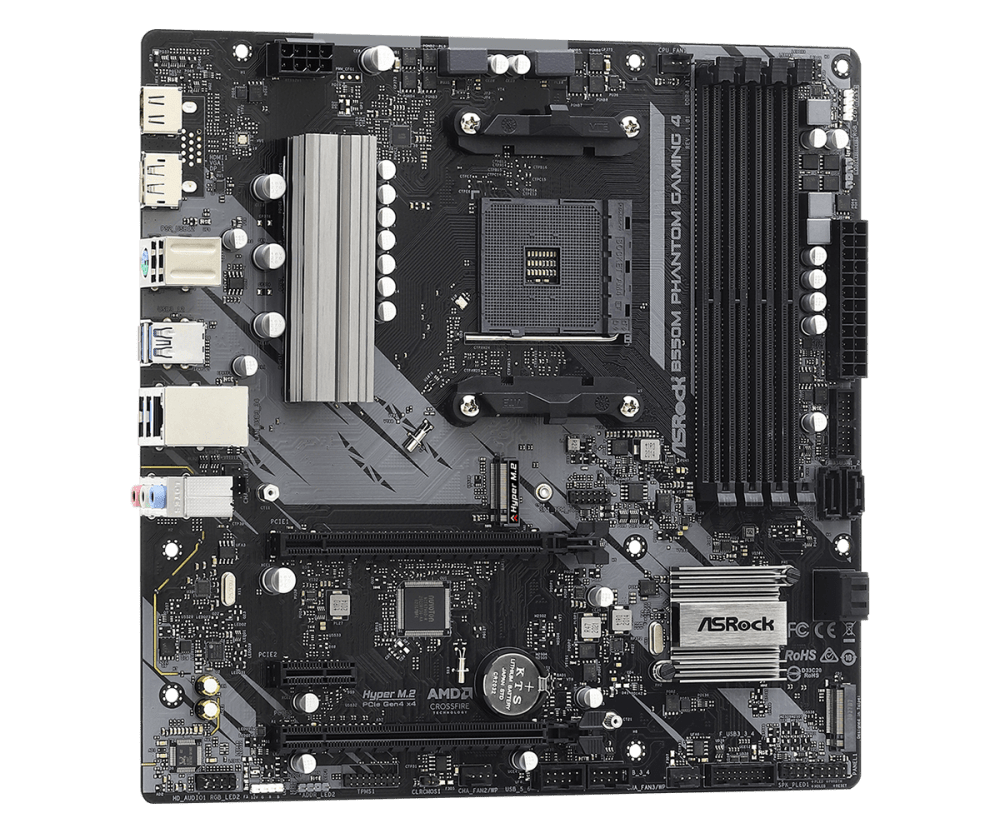

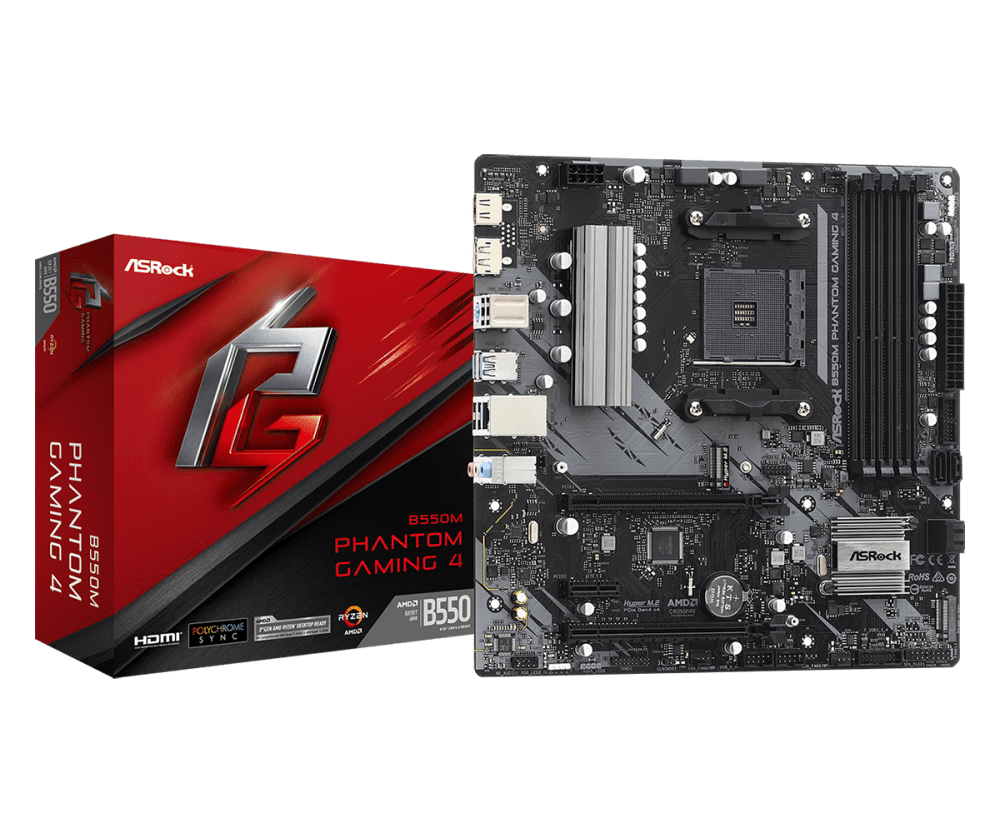

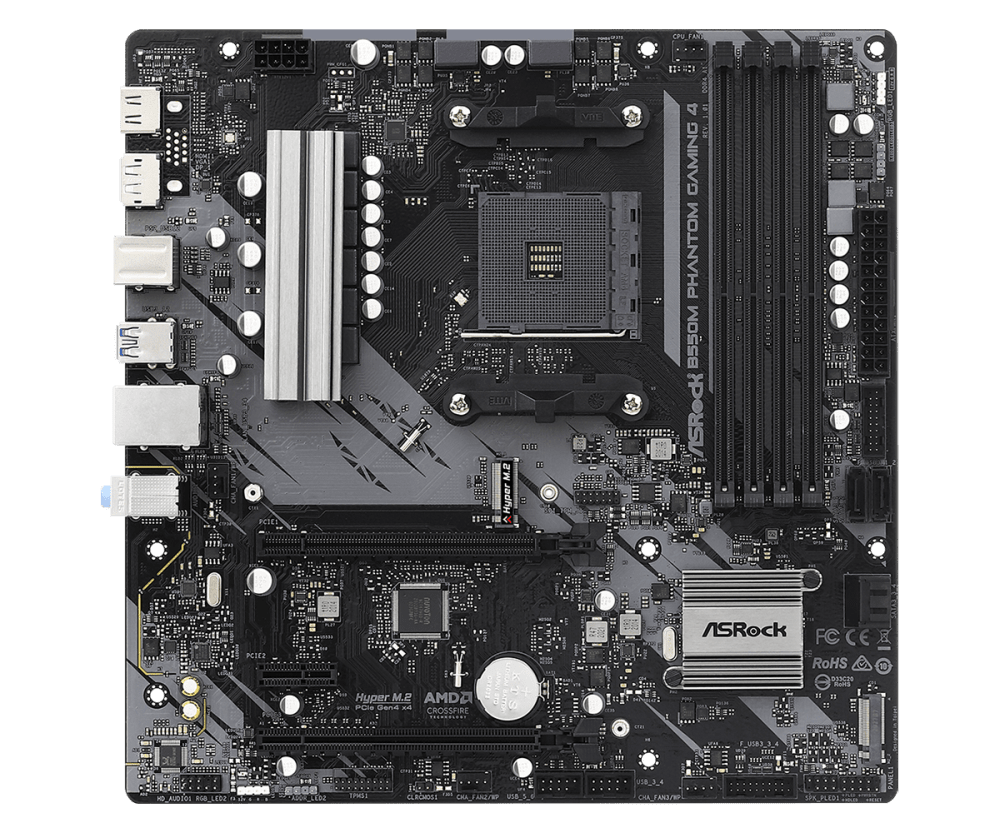

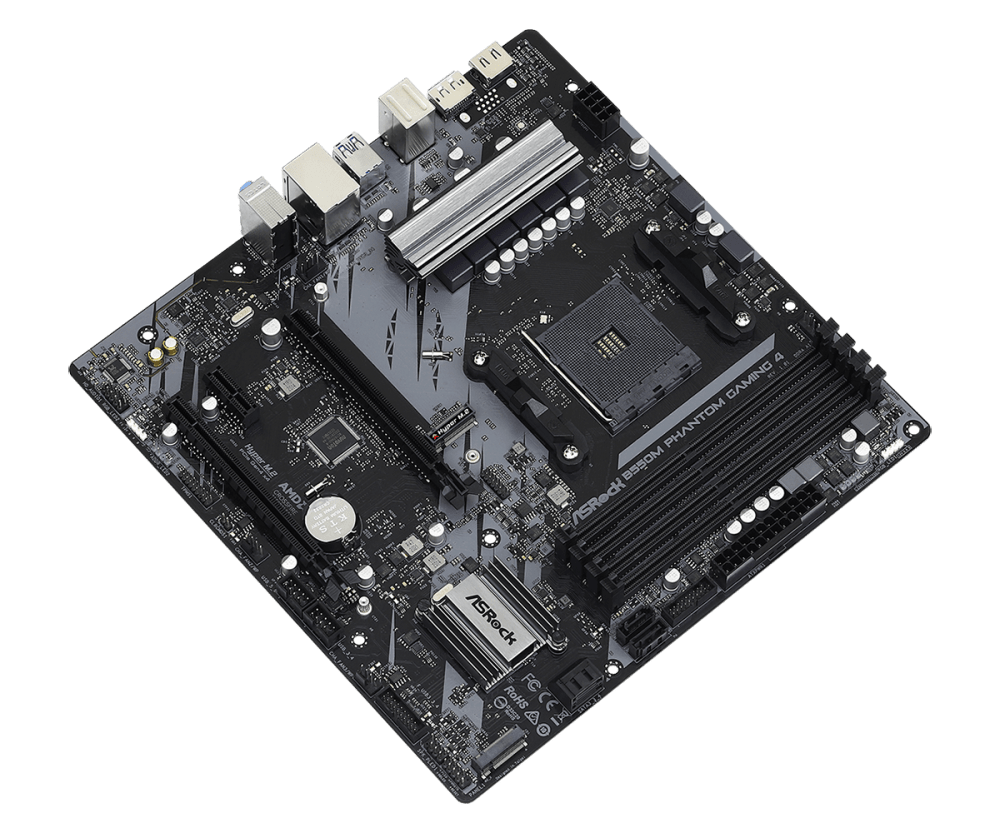

CARTE MERE ASROCK B550M PHANTOM GAMING 4

Caractéristiques

ASRock Super Alliage
- Bobine d’alimentation Premium 50A
- PCB de couleur noire
- PCB High Density Glass Fabric
- PCB Cuivre 2oz
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (Pour tous les ports USB, audio et réseau)
ASRock Live Update & APP Shop

CPU

- Prise en charge des processeurs de bureau AMD Socket AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 et 5000 G-Series*
- Conception Digi Power
- 8 phase de puissance

*Veuillez vous référer à la liste de Supporte du CPU pour plus de détails.

Chipsets

- AMD B550

Mémoire

- Mémoire DDR4 Double Canal
- 4 x DDR4 DIMM
- Les processeurs AMD Ryzen (Vermeer) Supporte DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Matisse) acceptent des modules de mémoire DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- AMD Ryzen series APUs (Cezanne) Supporte DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- AMD Ryzen series APUs (Renoir) Supporte DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- AMD Ryzen series APUs (Picasso) Supporte DDR4 3333+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, unbuffered*
- Capacité mémoire maximale du système: 128GB**
- Prend en charge les modules de mémoire Profil de mémoire extrême (XMP)
- Contacts de DIMM en ou 15μ

*For Ryzen Series APUs (Picasso, Cezanne et Renoir), ECC is seulement supported avec PRO CPUs.
Veuillez vous référer au tableau ci-dessous pour la prise en charge de la fréquence des modules de mémoire AMD non-XMP. Pour plus de détails, veuillez consulter la QVL sur le site Web d'ASRock.

Processeurs Ryzen Series (Vermeer):

Processeurs Ryzen Series (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir):

Processeurs Ryzen Series (Picasso):

SR: Module DIMM Single Rank, 1Rx4 ou 1Rx8 indiqué sur l’étiquette du module DIMM
DR: Module DIMM Dual Rank, 2Rx4 ou 2Rx8 indiqué sur l’étiquette du module DIMM

**En raison de limitations dues au système d'exploitation, la quantité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 GB. Cette limitation ne concerne pas les systèmes d'exploitation 64-bit accompagnés de processeurs 64-bit.

BIOS

- BIOS de type UEFI 256 MB avec interface graphique
- Supporte du "Plug and Play"
- Compatible ACPI 5.1
- Fonction de configuration sans jumpers (Jumperfree)
- Supporte SMBIOS 2.3
- Processeur, CPU VDDCR_SOC, DRAM, +1.8VSB, Multi-adjustment Tension

Vidéo Intégrée

- Contrôleur graphique AMD Radeon™ Vega intégré dans les APUs Ryzen Series*
- DirectX 12, Pixel Shader 5.0
- Mémoire partagée par défaut 2 Go. La mémoire partagée max. peut atteindre jusqu'à 16 Go.**
- Double sortie graphique: Supporte HDMI et DisplayPort 1.4 par des contrôleurs d'affichage indépendants
- Supporte HDMI 2.1 avec résolution maximale jusqu'à 4K x 2K (4096x2160) @ 60Hz
- Supporte DisplayPort 1.4 avec résolution maximale jusqu'à 5K (5120x2880)@120Hz
- Compatible avec les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI 2.1 Port (Un écran compatible HDMI est requis)
- Supporte HDR (High Dynamic Range) avec HDMI 2.1
- Supporte HDCP 2.3 avec HDMI 2.1 et DisplayPort 1.4***
- Compatible avec la lecture 4K Ultra HD (UHD) via les ports HDMI 2.1 et DisplayPort 1.4
- Supporte Microsoft® PlayReady

Compatibilité variable selon les processeurs

*La mémoire partagée maximale de 16 Go nécessite 32 Go de mémoire système installée.

***Picasso Supporte HDCP 2.2 avec HDMI 2.0 Port

Audio

- Audio 7.1 CH HD (Realtek ALC887/897 Audio Codec)
- Protection contre les surtensions

Réseau

- PCIE x1 LAN Gigabit 10/100/1000 Mb/s
- Realtek RTL8111H
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE

Slots

Les processeurs AMD Ryzen (Vermeer et Matisse)
- 2 x PCI Express x16 (PCIE1: Gen4x16 mode; PCIE3: Gen3 mode x4)*
AMD Ryzen series APUs (Cezanne et Renoir)
- 2 x PCI Express x16 (PCIE1: Gen3x16 mode; PCIE3: Gen3 mode x4)*
AMD Ryzen series APUs (Picasso)
- 2 x PCI Express x16 (PCIE1: Gen3x8 mode; PCIE3: Gen3 mode x4)*

- 1 x PCI Express 3.0 x1
- Supporte AMD Quad CrossFireX™ et CrossFireX™

*Accepte les SSDs NVMe en mode disque de démarrage

Stockage

- 4 x connecteurs SATA3 6.0 Go/s, compatible RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et Hot Plug
- 1 x Hyper M.2 Socket (M2_1), accepte les modules M Key 2280 M.2 PCIe jusqu’à Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir et Picasso)*
- 1 x M.2 Socket (M2_2), accepte les modules M Key 2280 M.2 SATA3 6.0 Gb/s et M.2 PCIe jusqu’à Gen3 x2 (16 Gb/s)*

*Accepte les SSDs NVMe en mode disque de démarrage
NVMe SSD is not supported avec AMD Athlon™ 3000G Processors

Slot disponibles

- 1 x Connecteur SPI TPM
- 1 x LED d'alimentation et connecteur pour haut-parleur
- 2 x Connecteur RGB LED*
- 2 x Connecteur LED adressables**
- 1 x Connecteur pour ventilateur de CPU (4-pin)***
- 3 x Connecteurs pour ventilateur de châssis/pompe à eau (4-pin) (Smart Fan Speed Control)****
- 1 x Connecteur d'alimentation ATX 24-pin
- 1 x Connecteur d'alimentation 8-pin 12V
- 1 x Connecteur panneau audio en façadeal
- 2 x Connecteurs pour port USB 2.0 (Supporte 4 ports USB 2.0) (Protection contre les décharges électrostatiques)
- 2 x Connecteur pour USB 3.2 Gen1s (Supporte 4 ports USB 3.2 Gen1) (Protection contre les décharges électrostatiques)

Accepte les bandeaux LED 36W jusqu’à 12V/3A

*Accepte les bandeaux LED 15W jusqu’à 5V/3A

***Le connecteur pour ventilateur de processeur fournit une alimentation maximale de 1A (12W)

****Le connecteur pour ventilateur de châssis / pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)
Les connecteurs CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN3/WP peuvent détecter automatiquement la présence d'un ventilateur 3-pin ou 4-pin.

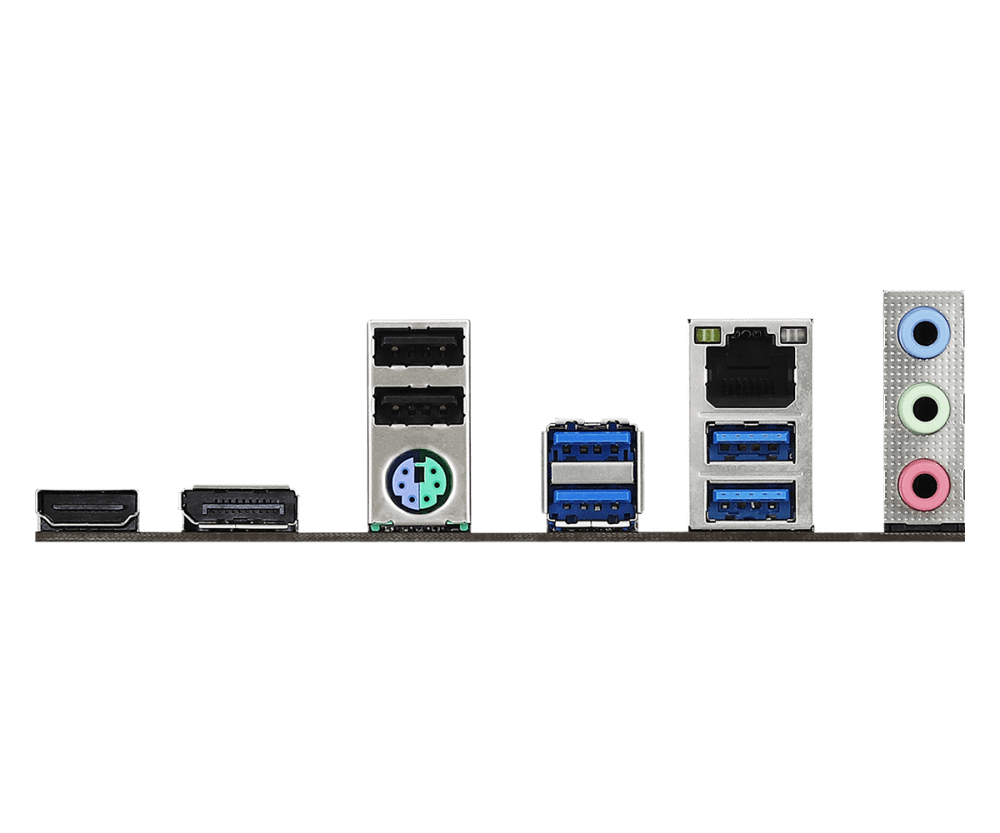

Connecteurs du Panneau Arrière

- 1 x Port PS/2 pour Clavier/Souris
- 1 x HDMI
- 1 x DisplayPort 1.4
- 4 x USB 3.2 Gen1 (Protection contre les décharges électrostatiques)
- 2 x USB 2.0 (Protection contre les décharges électrostatiques)
- 1 x Port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED)
- Connecteurs jack HD Audio: Entrée Ligne / Haut-parleur en façadeal / Micro

Logiciel et UEFI

Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC*
UEFI
- UEFI ASrock Full HD
- ASRock Instant Flash

*Ces utilitaires peuvent être téléchargés depuis l'APP Shop.

Accessoires

- Panneau I/O
- 2 x Câbles SATA
- 2 x Visserie pour sockets M.2

Monitoring

- Détection de température : Processeur, châssis/ventilateurs de pompe à eau
- Tachymètre pour ventilateur : Processeur, châssis/ventilateurs de pompe à eau
- Mode Quiet Fan (Ajustement automatique de la vitesse de rotation du ventilateur de châssis en fonction de la température du processeur): Processeur, châssis/ventilateurs de pompe à eau
- Contrôle de vitesse des ventilateurs : Processeur, châssis/ventilateurs de pompe à eau
- Contrôle des tensions: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, +1.8V

Format

- Facteur de forme Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Condensateurs solides
- PCB Cuivre 2oz

OS

- Compatible Microsoft Windows® 10 64-bit / 11 64-bit

Certifications

- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)
